REMBE Berstscheiben in Hygienic Design

Sterilität, Dichtigkeit und einfache Installation

In prozesstechnischen Anlagen, in denen höchste Anforderungen an Hygiene, Sterilität und Dichtigkeit gestellt werden, kann durch verschiedenste Ursachen ein unzulässiger Über- und Unterdruck auftreten. In diesem Fall schützen Berstscheiben sowohl Behälter und Rohrleitungen vor Verformungen und weiteren Beschädigungen. Vor allem schützen sie aber auch das Leben der Mitarbeiter*innen in den Betrieben. Oberstes Ziel ist es, diese Anlagen unter Berücksichtigung von technischen und wirtschaftlichen Aspekten optimal abzusichern und zeitgleich die Stillstandzeiten der Anlage so gering wie möglich zu halten.



Viele Betreiber der Pharma-und Lebensmittelindustrie setzen bereits die REMBE Hochleistungsberstscheiben in ihren prozesstechnischen Anlagen ein, weil die Vorteile dieser Entlastungseinrichtung für einen dauerhaft sicheren Betrieb sorgen:

  • Dichtigkeit der Berstscheiben verhindert das Ausströmen von Prozessmedien
  • Vollständige Querschnittfreigabe des Berstelements und dadurch unmittelbare Entlastung für das System
  • Reaktionszeit der Berstscheibe innerhalb von Millisekunden

Für die kundenspezifische Auslegung der Berstscheibe müssen zahlreiche Aspekte im Vorfeld berücksichtigt werden. Zuverlässige und wirtschaftliche Berstscheiben sind keine standardisierten Produkte, sondern werden individuell auf die jeweiligen Prozessbedingungen abgestimmt, entsprechend ausgelegt und dann speziell für die jeweilige Anwendung hergestellt. Es werden zahlreiche Parameter berücksichtigt, um die optimale Funktionsweise zu gewährleisten.





In der Pharmaindustrie zählen neben den Rohrleitungen weitere unterschiedliche Anlagenelemente, wie z. B. Reaktoren, Abfüllanlagen oder Tanklager, die gegen Über- und Unterdruck geschützt und mit sicherheitstechnischen Komponenten ausgerüstet werden müssen. Aber nicht nur die Absicherung gegen unzulässige Drücke ist in der Pharmaindustrie von hoher Bedeutung. Auch die Dichtigkeit und Sterilität der entsprechend eingesetzten Bauteile spielen eine sehr wichtige Rolle. Nicht zuletzt stellt die Reduzierung von Stillstandzeiten eine wichtige Anforderung für den Einsatz von Berstscheiben dar.

Um die unwirtschaftlichen Stillstandzeiten so gering wie möglich halten zu können, ist eine einfache und schnelle Installation der Berstscheibe sehr wichtig. Die Installation der Berstscheibe kann durch einen Tri-Clamp-Anschluss, welcher steril und maximal zuverlässig abdichtet, realisiert werden. Mitunter für die Anforderungen der sensiblen Prozesse in der Pharmabranche wie Dichtigkeit und Sterilität hat REMBE die Knickstab-Umkehr-Berstscheibe KUB clean entwickelt. Die Umkehr-Berstscheibe wird so installiert, dass die Wölbung zum Prozess zeigt. Mit dieser Berstscheibe kann der Betreiber ein Arbeitsdruckverhältnis von bis zu 98% erzielen. Insgesamt gilt die Umkehr-Berstscheibe als sehr widerstandsfähig und robust, wodurch ein frühzeitiges Ansprechen nahezu ausgeschlossen ist.

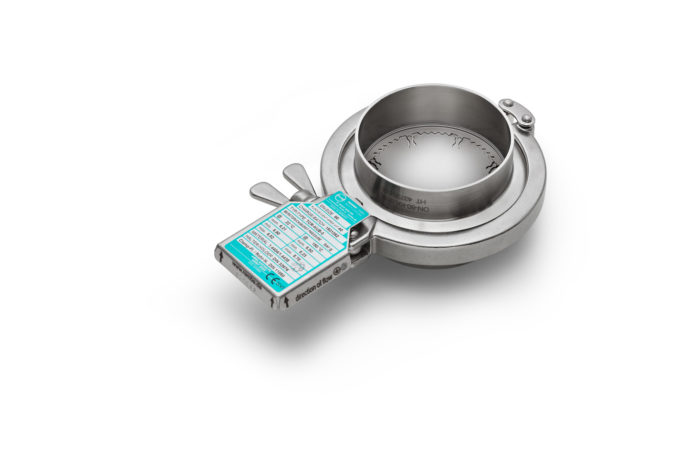

Abb. 1: Berstscheibe KUB clean für hygienisch anspruchsvolle Prozesse



Der zweilagige Aufbau mit dem einzigartigen Design der KUB clean hat auf der prozesszugewandten Seite eine völlig glatte Oberfläche, wodurch Produktanhaftungen vermieden werden. Für die erforderliche Dichtigkeit der Berstscheibe sorgt die integrierte Dichtung. Sie erfüllt alle Anforderungen an das Hygienic Design (FDA- und USP-Class-VI konform) und ist CIP- und SIP-geeignet. Außerdem können die Dichtungen ausgewechselt werden, sodass die Berstscheibe nach einer Begutachtung oder Reinigung direkt wieder einsetzbar, also wiederzuverwenden ist. Jede KUB kann optional mit einer Signalisierung ausgestattet werden.







Über REMBE – die REMBE Alliance stellt sich vor

REMBE verbinden die meisten Personen mit der REMBE GmbH Safety+Control, den  Spezialisten für Explosionsschutz und Druckentlastung weltweit. Das Unternehmen bietet Kunden branchenübergreifend Sicherheitskonzepte für Anlagen und Apparaturen. Sämtliche Produkte werden in Deutschland gefertigt und erfüllen die Ansprüche nationaler und internationaler Regularien. Zu den Abnehmern der REMBE-Produkte zählen Marktführer diverser Industrien, darunter die Nahrungsmittel-, Holz-, Chemie- und Pharmaindustrie.

Das ingenieurtechnische Know-how basiert auf 50 Jahren Anwendungs- und Projekterfahrung. Als unabhängiges, inhabergeführtes Familienunternehmen vereint REMBE Expertise mit höchster Qualität und engagiert sich weltweit in diversen Fachgremien. Kurze Abstimmungswege erlauben schnelle Reaktionen und kundenindividuelle Lösungen für alle Anwendungen: Vom Standardprodukt bis zur Hightech-Sonderkonstruktion.

Neben der REMBE GmbH Safety+Control (www.rembe.de) mit ca. 340 Mitarbeitern weltweit, Hauptsitz in Brilon (Hochsauerland) sowie zahlreichen Tochtergesellschaften weltweit (Italien, Finnland, Brasilien, USA, China, Dubai, Singapur, Südafrika, Japan), firmieren vier weitere Unternehmen unter der Dachmarke REMBE:
